תעלות מיזוג אוויר: מוסתרות בגבס או דקורטיביות וגלויות

בקצרה: מה חשוב לדעת על תעלות מיזוג

תעלות מיזוג מובילות אוויר מהיחידה הפנימית לחדרים ובחזרה. אפשר להסתיר אותן בהנמכת גבס, ובלי הנמכה אפשר לבחור תעלות דקורטיביות גלויות, למשל עגולות וצבועות. הן עשויות פח מגולוון, צינור גמיש מבודד או לוחות מבודדים. תעלה שמובילה אוויר קר צריכה בידוד עם שכבה אוטמת, אחרת היא עלולה להזיע ולטפטף. גודל התעלה קובע את מהירות האוויר: תעלה קטנה מדי עלולה להרעיש. מתכננים פתחי אספקה, פתח יניקה ופתח שירות ליחידה ולפילטר לפני שהגבס נסגר.

מוסתרות בגבס או גלויות

תעלות מוסתרות בהנמכת גבס

בפתרון הזה מנמיכים את התקרה בפרוזדור, במקלחת או בחלק מהחדר, ומעבירים בחלל את היחידה והתעלות. בחדרים רואים רק פתחי אוויר. היתרון הוא מראה נקי; החיסרון הוא אובדן גובה במקום ההנמכה, וגישה לתעלות רק דרך פתחים. על ההנמכה ראו תקרות ומחיצות גבס, ועל תקרה עם מרווח היקפי ותאורה נסתרת, שבה אפשר לפעמים לשלב את פתחי האוויר, ראו תקרת גבס צפה.

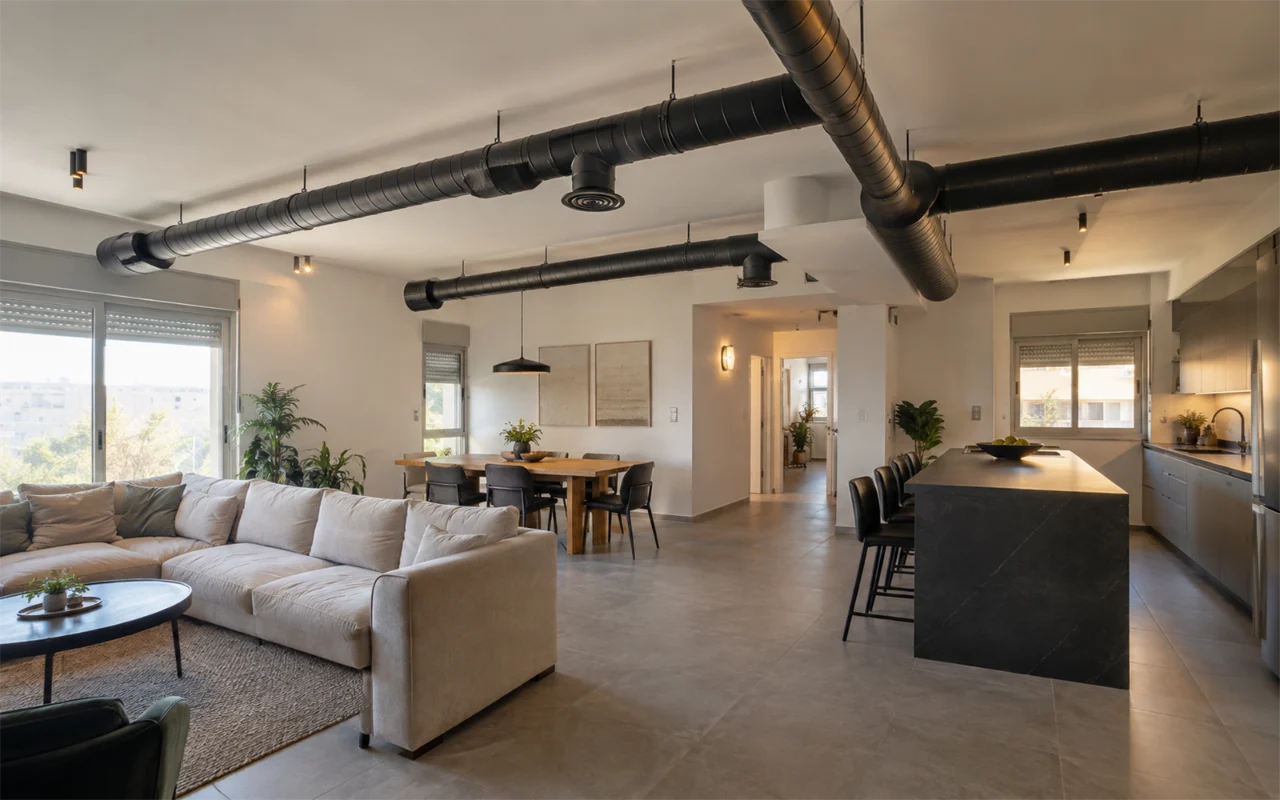

תעלות דקורטיביות גלויות

כשאין מקום להנמכה, או כשרוצים מראה תעשייתי, התעלות נתלות מתחת לתקרה וגלויות לעין. לעיתים אלה תעלות עגולות ספירליות מפח, בגימור מתכתי או צבועות בגוון של התקרה או בגוון בולט. בתעלה גלויה חשובים הקווים: מסלול ישר, תליות מסודרות, חיבורים נקיים ומעט פניות. היא חשופה לאבק, ולכן מנקים אותה גם מבחוץ.

תעלה גלויה מובילה אוויר קר בתוך חדר, ובימים לחים היא עלולה להזיע. שואלים איך היא מבודדת: תעלה עם דופן כפולה ובידוד ביניהן, בידוד פנימי, או פתרון אחר שהמתכנן מאשר.

ממה עשויות תעלות מיזוג

יש בתים שבהם משלבים: קו ראשי מפח או מלוחות מבודדים, וקטעים גמישים קצרים עד הפתחים. שואלים איזה סוג מתוכנן בכל קטע, ומה אורך הקטעים הגמישים.

בידוד ועיבוי

האוויר שעובר בתעלה קר יותר מהאוויר שסביבה. כשאוויר חם ולח נוגע בדופן קרה, הלחות מתעבה לטיפות. בתוך הנמכה הטיפות עלולות להצטבר על הגבס, ואז עלולים להופיע כתם, עובש או טפטוף. לכן:

• כל תעלת אספקה מבודדת, גם בתוך הנמכה.
• לבידוד יש שכבה אוטמת מבחוץ, שמונעת מאוויר לח להגיע לדופן הקרה.
• חיבורים, קרעים וקצוות נאטמים. נקודה אחת בלי בידוד עלולה להספיק לכתם בתקרה.
• גם החיבור לפתח בחדר מבודד, לא רק התעלה.

טפטוף מהתקרה ליד פתח מיזוג יכול להגיע מבידוד פגוע בתעלה, וגם מניקוז סתום של היחידה. על הסיבות האפשריות ראו מזגן מטפטף.

גודל התעלות ורעש

כל חדר צריך כמות אוויר מסוימת, והתעלה צריכה להעביר אותה. אם התעלה קטנה מדי, האוויר נע מהר, ועלולים לשמוע שריקה ורעש זרימה. אם היא ארוכה ומפותלת, פחות אוויר עלול להגיע לחדר הרחוק. את הגודל קובע חישוב של המתכנן לפי החדרים והמערכת, לא לפי מה שנכנס בהנמכה.

• מעט פניות חדות. כל פנייה עלולה להוסיף התנגדות ורעש.
• צינור גמיש מתוח וקצר. צינור רפוי או מכווץ עלול להאט את האוויר ולהרעיש.
• חיבור גמיש ליחידה. מפריד בין הרעידות של היחידה לתעלות.
• ויסות. מדפים בתעלות מאזנים את כמות האוויר בין חדר קרוב לחדר רחוק.

פתחי אוויר ופתח שירות

• פתחי אספקה. בכל חדר, במקום שהאוויר לא נופל ישר על המיטה או על הספה. פתח קווי צר נראה נקי בגבס; פתח מרובע פשוט יותר להחלפה.
• פתח יניקה. מחזיר את האוויר ליחידה, למשל בפרוזדור, ולפעמים יש בו פילטר.
• דרך חזרה מחדר סגור. כשדלת החדר סגורה, האוויר צריך דרך לחזור: מרווח מתחת לדלת או פתח מעבר.
• פתח שירות. פתח בתקרה מתחת ליחידה, בגודל שמאפשר להגיע לפילטר, למשאבת הניקוז ולחיבורים. בלעדיו, טיפול עלול לדרוש חיתוך בגבס. על סוגי התריסים בבית ובמזגן ראו סוגי תריסים.

ניקוי תעלות מיזוג

חלק מהאבק נעצר בפילטר, ולכן ניקוי קבוע של הפילטר הוא טיפול חשוב. את התעלות עצמן מנקים כשיוצא אבק מהפתחים, כשיש ריח עובש, או אחרי שיפוץ שבו המזגן עבד ליד אבק בנייה. בתעלת פח חלקה הניקוי פשוט יותר מאשר בצינור גמיש, שלפעמים מחליפים במקום לנקות. על ניקוי המזגן עצמו ראו ניקוי מזגנים.

בזמן שיפוץ מכבים את המזגן או סוגרים את הפתחים, כדי שאבק בנייה לא ייכנס לתעלות.

מה מתכננים לפני שסוגרים את הגבס

1. מיקום היחידה. מעל פרוזדור, מקלחת או חדר שירות, לא מעל מיטה.
2. גובה ההנמכה. לפי היחידה והתעלות בפועל, לא לפי הערכה.
3. מסלול התעלות. קצר וישר ככל האפשר, בלי להתנגש בקורות, בצנרת ובתאורה.
4. מיקום הפתחים. מסמנים על התוכנית ובודקים מול הריהוט, התאורה והווילונות.
5. ניקוז. צינור בשיפוע לנקודת ניקוז, או משאבה.
6. פתח שירות. בגודל ובמיקום שמגיעים דרכו ליחידה ולפילטר.
7. בדיקה לפני סגירה. מפעילים את המערכת, בודקים זרימה בכל פתח, בידוד שלם וניקוז תקין, ורק אז סוגרים.

מה שואלים לפני שמזמינים

• תעלות מוסתרות או גלויות, ומה זה אומר על גובה התקרה?
• מאיזה חומר כל קטע, וכמה צינור גמיש יש?
• איך התעלות מבודדות, ואיך נאטמים החיבורים?
• איך נקבע גודל התעלות לכל חדר?
• איפה פתחי האספקה והיניקה, ואיך האוויר חוזר מחדר סגור?
• איפה פתח השירות, ואיך מגיעים לפילטר?
• בתעלה גלויה: איזה גימור, איזה צבע ואיך נראות התליות?
• מה כלול: תעלות, פתחים, בידוד, גבס ופתח שירות, או רק חלק מהם?

לפי אינדקס בעלי מקצוע, התקנת מזגן מיני מרכזי של 3.5–7 כ"ס, עד 4 פתחים, עולה 4,000–5,500 ₪ למזגן, כולל מע"מ ובלי מחיר המזגן. במקורות אחרים המחירים שונים, והם סותרים זה את זה. לתעלות לבדן אין טווח נפרד, ואורכן, החומר ומספר הפתחים משנים את המחיר. פירוט במחיר התקנת מזגן ובעמוד המחירים. טיברון מבצעת עבודות מיזוג אוויר. המחיר נקבע אחרי ביקור והצעה כתובה; את העבודה אפשר לסמן בעמוד השיפוץ שלכם. העבודות בתחום בעמוד מיזוג אוויר.
